自2013年开始，历经多年的研发与项目实施，开启动态蓄冰新征程

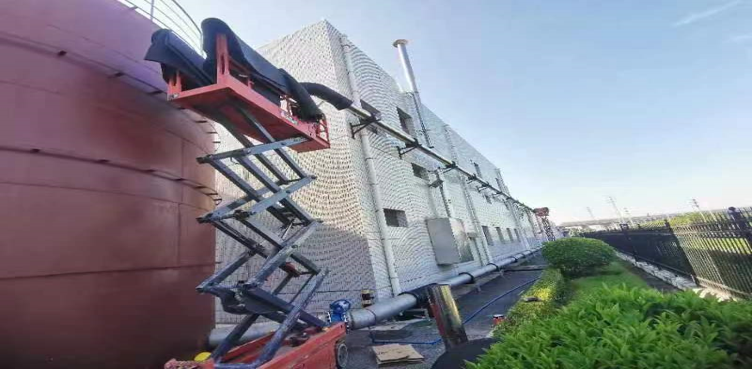

工程现场

冰浆形成过程

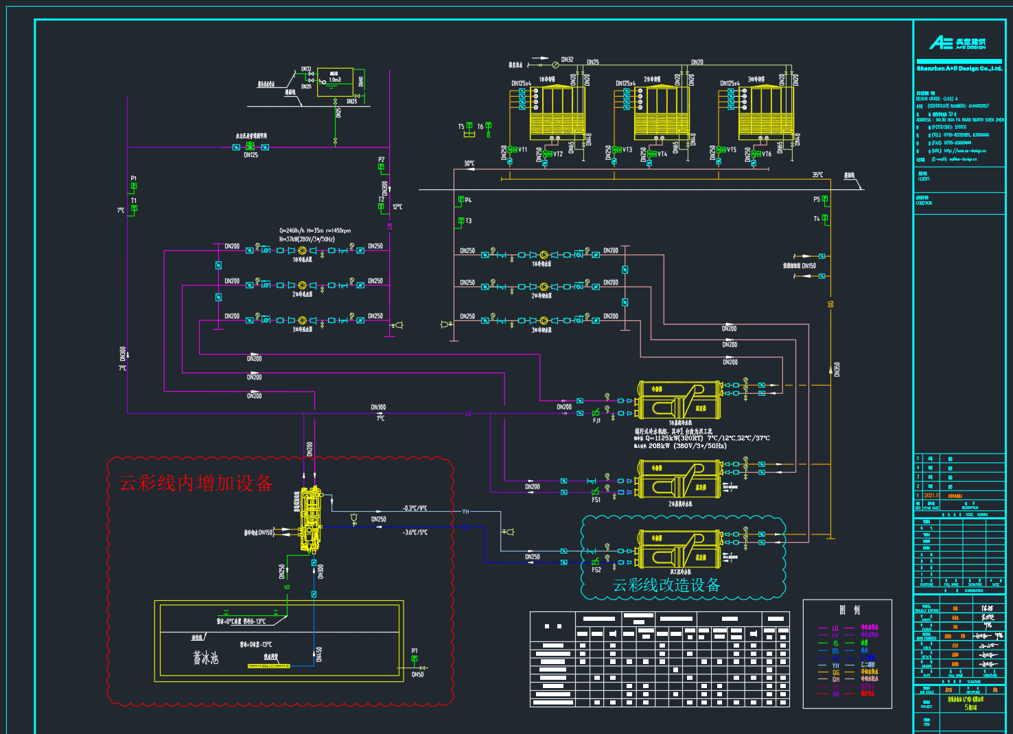

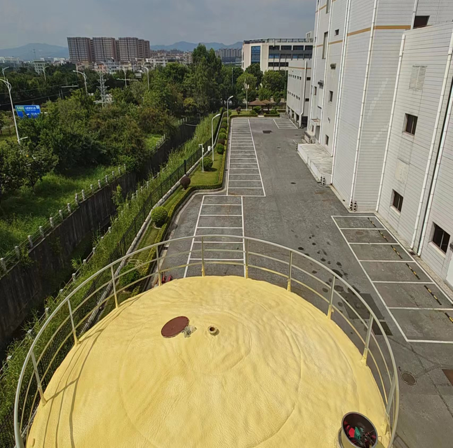

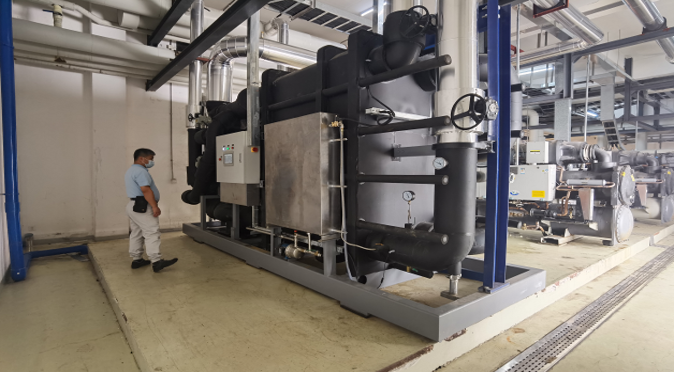

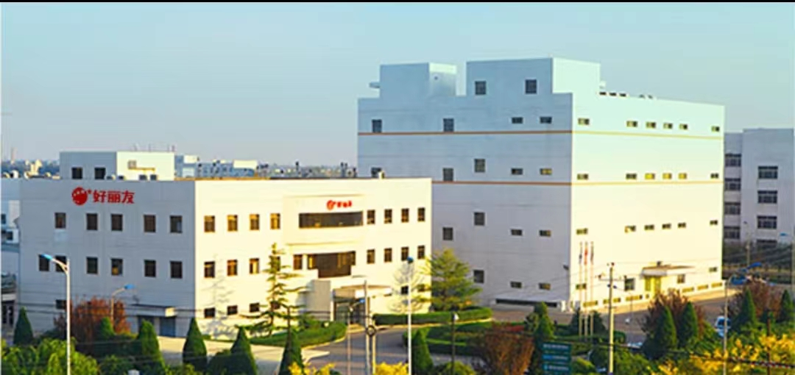

好丽友一期

2022年全国首台动态蓄冰第4代枢纽机使用案例：

工程名称：好丽友食品(广州)有限公司生产2部动态冰蓄冷项目。

工程地点：广州市花都区花东镇金谷南路15号

工程类型：改造工程

工程内容：1、2#车间2#主制冷机改造为双工况主机，配备320RT(冷吨)制冰枢纽机组，280m³蓄冰灌达到蓄冰储能功能，保底蓄冷量1920RT.h，最大限度减少用电成本；2、改造后系统建立自控系统，自动节能运行。系统包含3台空调主机和配套泵组，若原有水泵变频器有效，则将原有变频器纳入系统变频运行；3、申请蓄冰电价。

4/5大突破：

蓄冷率最高 / 回收期最短 / 蓄冰能效最高0预热 / 机房面积最少

2023年好丽友食品复购案例

http://www.sanjiao18.com/wp-content/uploads/2024/08/好丽友2_1.57.mp4

工程名称：好丽友食品(广州)有限公司生产1部动态冰蓄冷项目。

工程地点：广州市花都区花东镇金谷南路15号

工程类型：改造工程

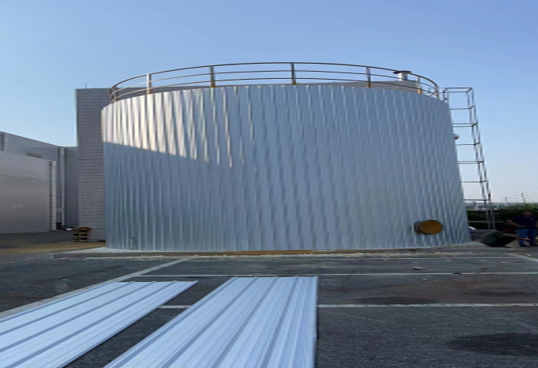

工程内容：同上，差异：220m³不锈钢方形蓄冰灌

2022年-2024年期间客户案例

• 广州诗妃化妆品公司，600RT第四代蓄冰枢纽机1台；
• 南方电网棠下供电局大楼，600RT第四代蓄冰枢纽机1台；
• 江门李锦记集团无限极工厂，350RT第四代蓄冰枢纽机2台；
• 佛山南兴天虹坚果制品厂，500RT第四代蓄冰枢纽机4台；
• 清远、江苏、长沙等地第四代蓄冰枢纽机合计5台；

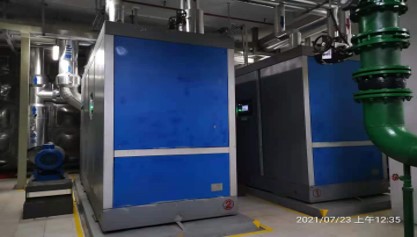

深港国际科技园（广田国际中心）

项目概况：深港国际科技园项目，位于深圳福田保税区，是“粤港澳大湾区”核心地段，项目占地3万平方米，总建筑面积约23万平方米。设计装机2台550RT动态冰制冰机组。

项目效果：比常规空调节省费用50%左右

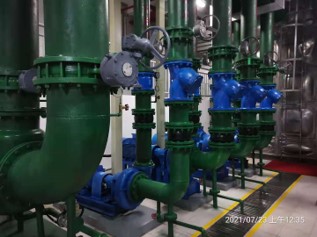

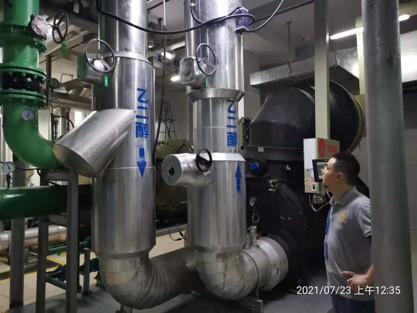

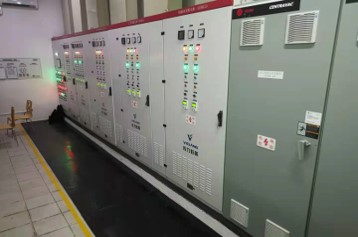

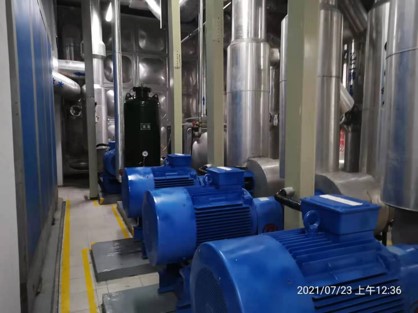

考察主机、水泵、管道及配电施工工艺

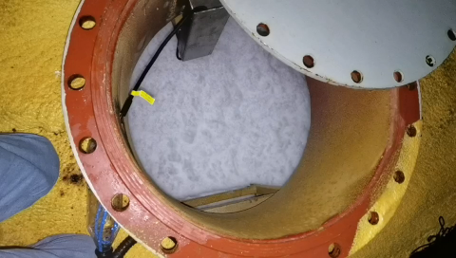

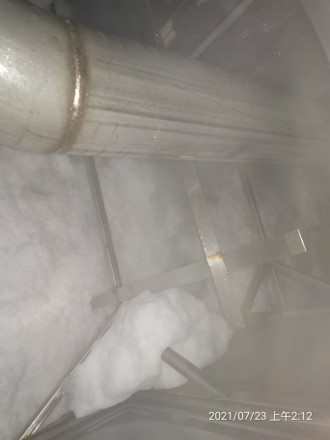

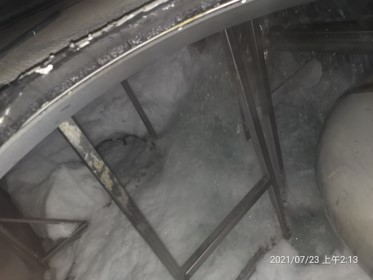

制冰90分钟后，制冰效果，已形成冰浆

美的工业园情况

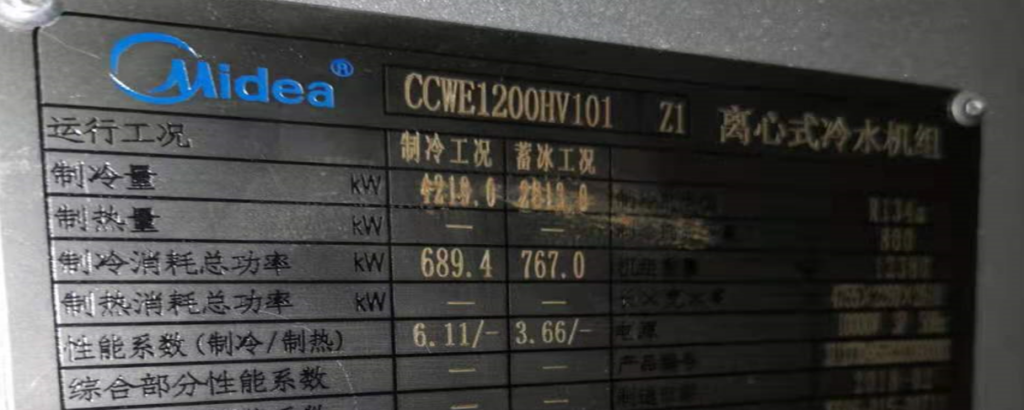

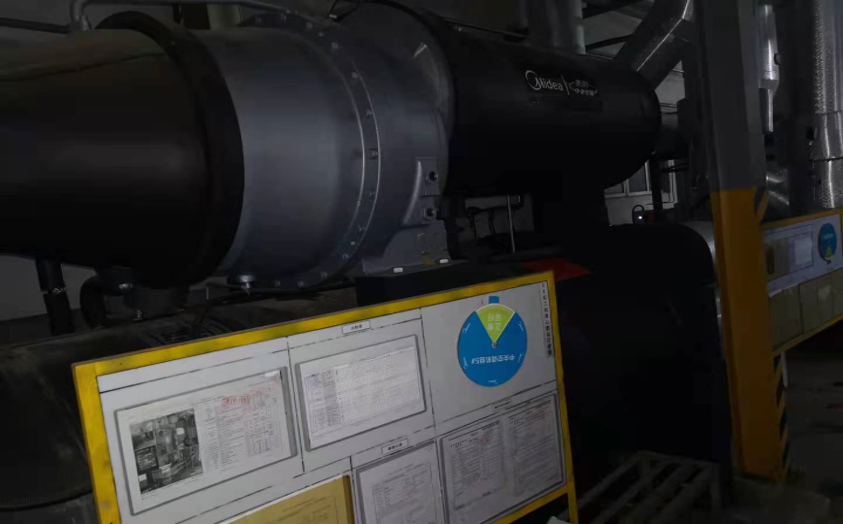

图示为美的生产的4218kw双工况离心主机，由其产生冷量，提供给制冰机组制冰。其有功功率约为689kw，即白天满负荷开机1小时耗电689度。

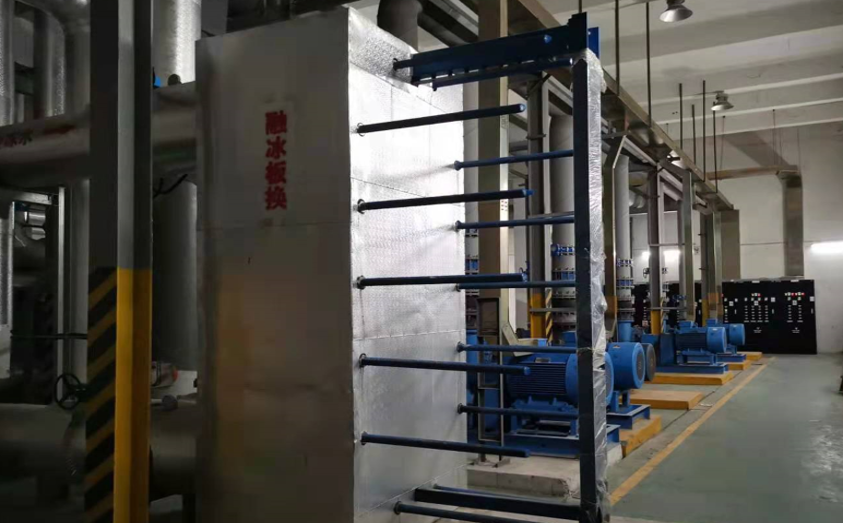

      右下图中间位置为融冰板换：

为蓄冰水池与冷冻水换热重要部件，确保快速放冷和洁净水质功效。

图右下角：为空调冷却水泵及系统 配电控制设备。

美的工业园考察情况

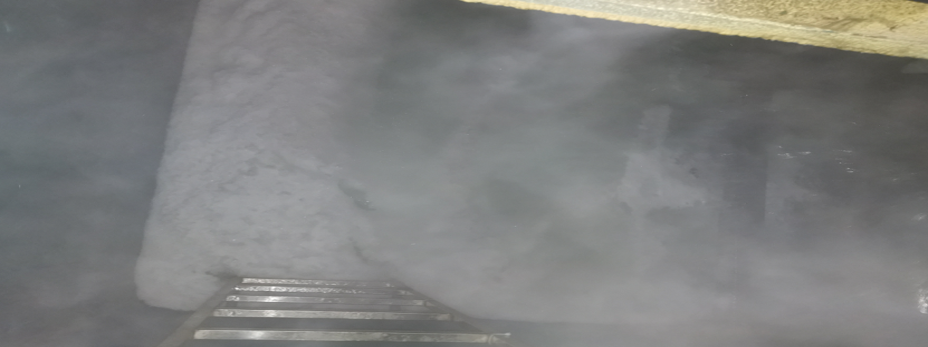

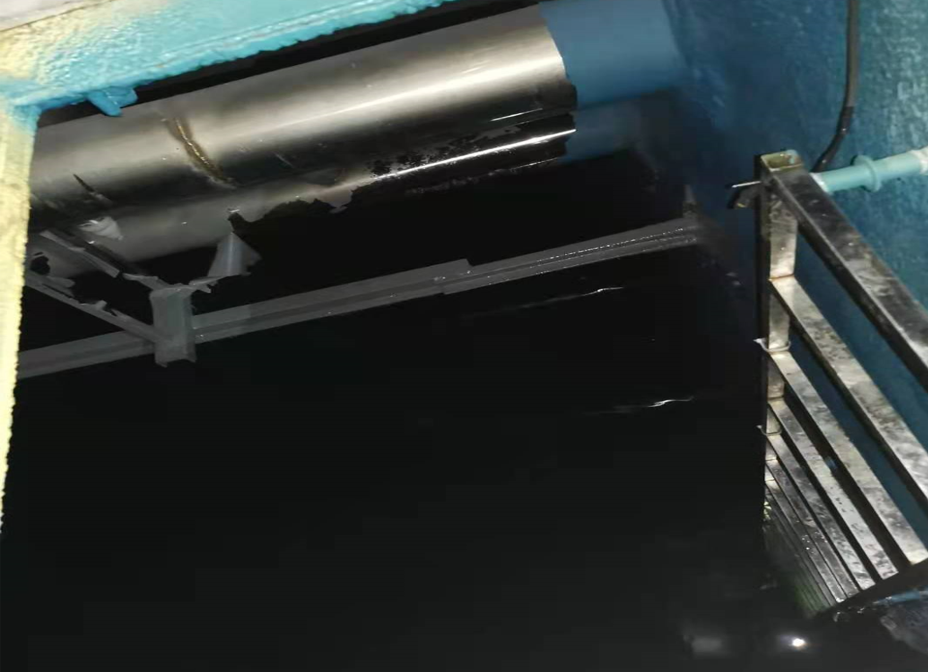

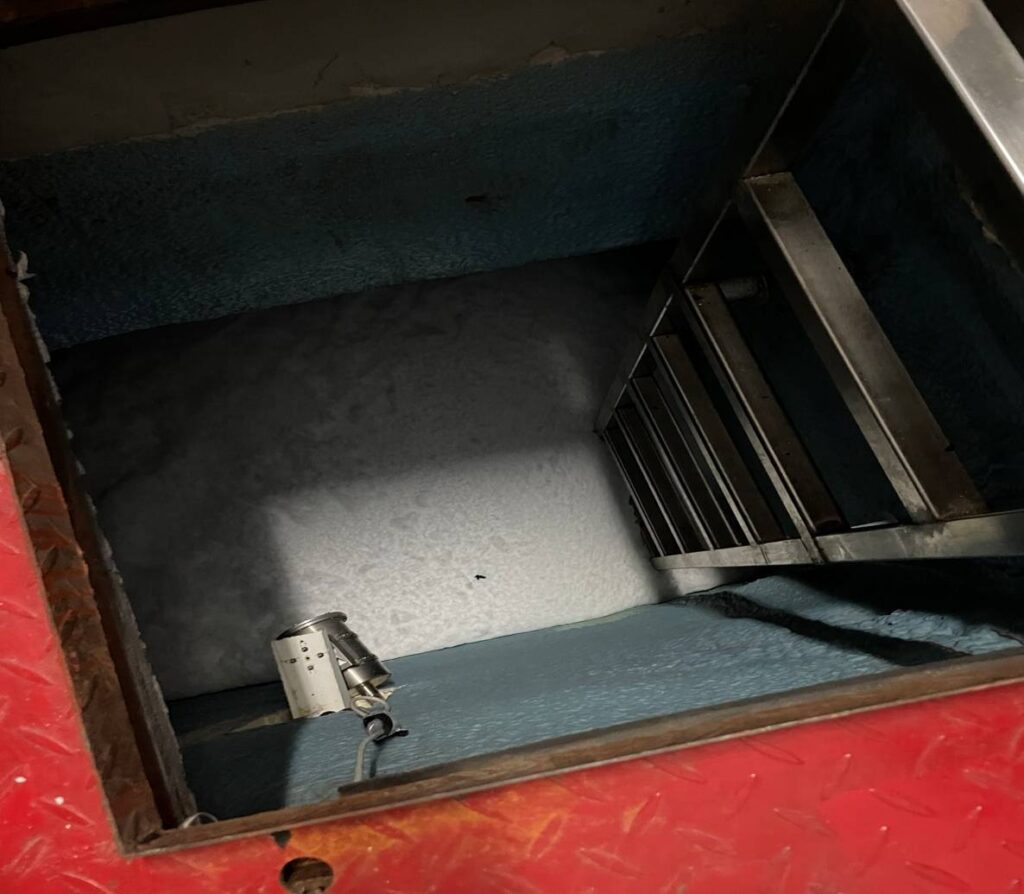

右图为蓄冰水池内部情况：

美的工业园蓄冰水池为室外混凝土结构，池内采用聚氨酯发泡保温，池内空间简单，预留人孔检修方便。

参观时间为下午4点，此时700m³冰以全部融化放冷变为液态水，待凌晨继续制冰循环工作。

右图为参观当日10:00，考察人员协助拍摄效果。

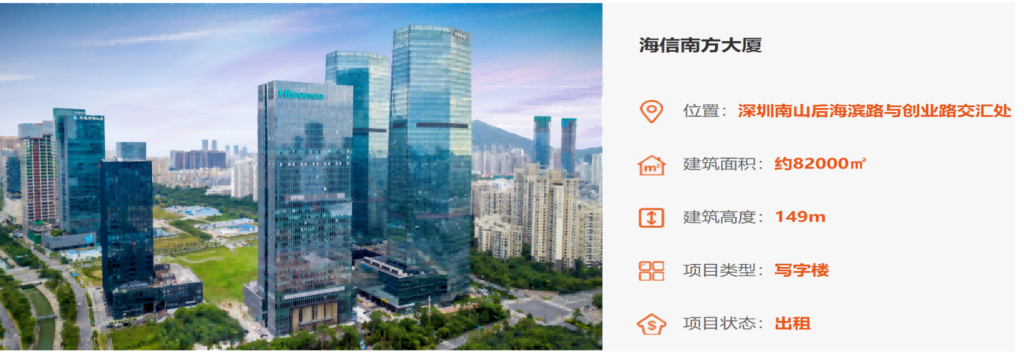

海信大厦项目

海信大厦（共34层）供冷结构：

• 1-20楼：由2台2110kw制冰主机+1934kw常规主机供冷，供冷面积约48000㎡。
• 21-34楼：由海信自产VRV空调供冷，放置于楼顶，供冷面积约为：34000㎡。

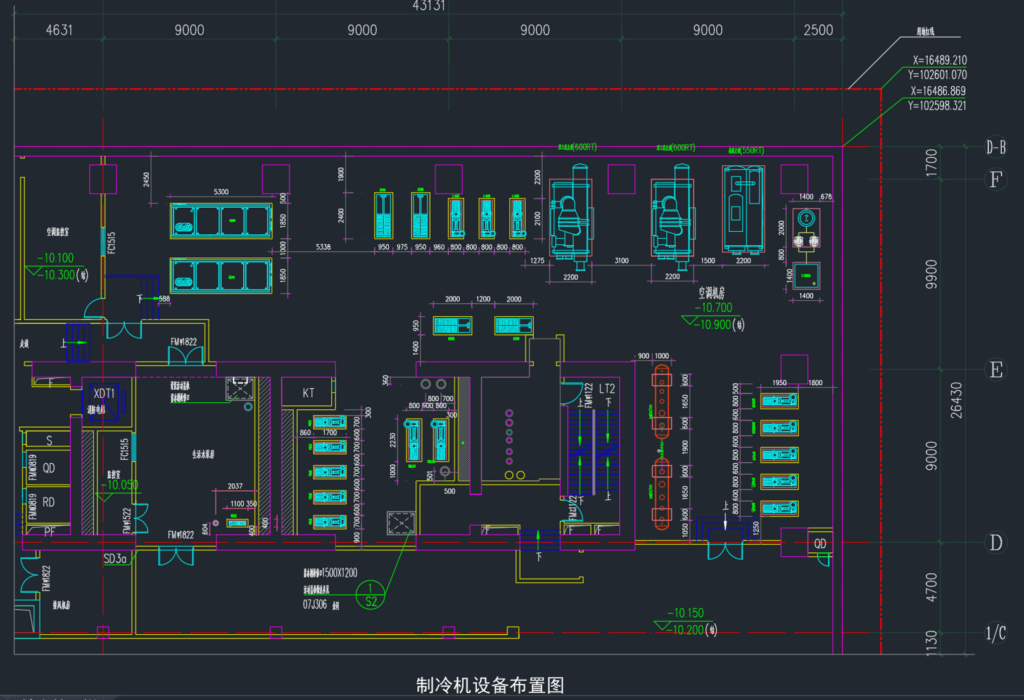

海信大厦中央空调机房（红色划线部分）面积信息如下：

1、设备面积：598㎡；

2、配电面积：22㎡；

3、蓄冰池面积：110㎡；

合计为：730㎡。

注：现有制冰枢纽机方案已将1、2、3…..10、11设备集成为2台设备，预计节约机房面积：180㎡。

 该系统装机1800RT,设计蓄冷量5600RTH。

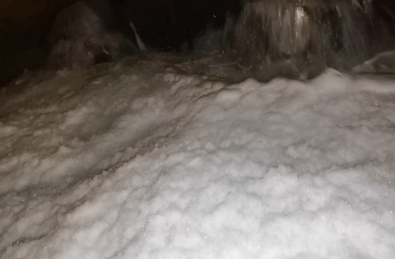

右图为蓄冰池状态，蓄冰池体积600m³，储存550m³积雪状固态冰浆，池底约有30~50厘米0℃液态水层。

此时为上午11点，空调机房大部分设备停机状态，唯有融冰水泵及冷冻水泵开启，为大厦供冷。

室内噪音影响较小。

稳定高效策略经济

设计定量

• 冷负荷论证
• 负荷使用时量分析
• 蓄冷量确定
• 放冷策略
• 联合供冷
• 双工况直供

核心设备

• 基础结构功能设计
• 冰堵解决方案
• 换热模块
• 制融冰模块
• 过滤系统
• 维修维保考虑

设备选型

• 主机选型
• 枢纽机选型
• BIM系统协助动力选型
• 散热模拟冷却塔选型
• 水处理设备选型

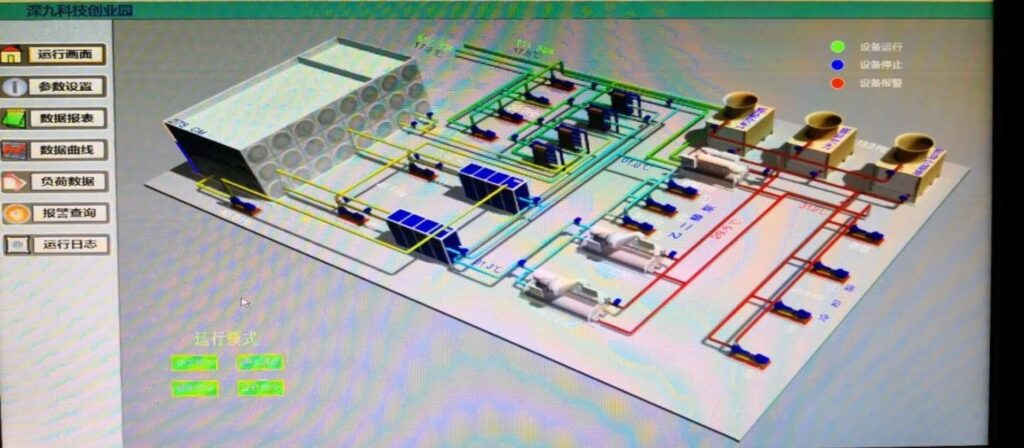

群控软件

• 实现直供、制冰、融冰、
• 联合供冷等多模式切换运行
• 全程无人值守高效机房

工艺设计

• 保温方案总结
• 防腐材料使用总结
• 过滤流程总结设计
• 换热材料物理设计
• 设备、罐体基础设计
• 碳钢、不锈钢蓄冰罐体工艺
• 布冰管道、吸水管道工艺
• 混凝土池体工艺
